セラミックコーティング|OS-R

セラミックコーティング|OS-R

アルミ加工による溶損を防止
OS-Aの厚膜コーティング仕様

セラミックコーティングの改良膜

OS-Rは窒化アルミクロムコーティング〈OS-A〉を厚膜にした、セラミックコーティングの改良膜です。
6~10ミクロンを超える膜厚で耐摩耗性が高く、特にアルミ加工での溶損防止に効果を発揮します。

セラミックコーティング〈OS-R〉の用途例

プレス金型、曲げパンチ(ハイテン材)、抜きパンチ(厚板)、アルミダイキャスト金型 など

OS-R のスペック

  • 色調
    シルバーグレー
  • 膜硬度
    3000 Hv
  • 膜厚
    6〜10 µm
  • 酸化温度
    1000 ℃
  • 処理温度
    400〜500 ℃

試験

 試験1

■目的
アルミ溶損試験
OS-RとCrN、OS-C、OS-Ⅶ比較



■試験内容

<図>溶損試験概略
試験片寸法:φ10×100L (SKD61)
試験片数量(1回につき):2
浸漬深さ :50mm
回転半径 :20mm
回転数  :70rpm
試験片速度:8.8m/min
1時間当たり試験距離:528m1サイクル:4hr
試験時間:4hr
試験距離:2,112m
アルミ種類:ADC12
溶湯温度:720℃+10
溶湯重量:7kg

■結果


<各膜の溶損量>
OS-R:0.02g
OS-Ⅶ:1.91g
OS-C:2.23g
CrN:1.95g

膜評価

 膜評価1

耐摩耗性は、他社比の2倍以上高い。

■検証内容

  • 加工内容:冷間鍛造プレス
  • 加工油:油性
  • ワーク材:JSH440W(SAPH440) 13t
  • 加工内容:1200tプレス抜き加工
  • 金型サイズ:φ80×104H
  • 金型材質:SKH51

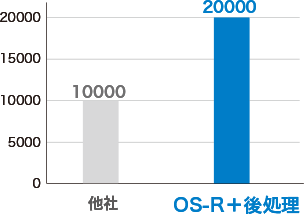

■結果


他社・・・現状1万ショットで定量交換。

OS-R+後処理・・・現状2万ショット以上加工可能で、継続評価中。



 膜評価2

アルミ除去時間1/3以下に短縮。
耐凝着性向上。
抜け性向上。

■検証内容

  • 加工内容:アルミ重力鋳造
  • 加工材:AC4C 750℃
  • 金型:鋳抜きピン SKD-61



■結果
