OS-Ⅶ

印刷する
OS-Ⅶ
耐クレーター摩耗

用途：高速加工用工具、鉄系加工パンチ
　　　一般鋼材工具

スペック

  • 色調
    グレー
  • 膜硬度
    3000Hv
  • 膜厚
    2〜4µm
  • 酸化温度
    1000℃
  • 処理温度
    450〜500℃
  • 摩擦係数
    0.55
  • 膜種

    AlCrSi系多層膜

特長

■スペック比較


OS-Ⅶ TiAlN OS-A
膜厚（μm） 3〜4 2〜3 3〜4
硬度（Hv） 3000 2400〜2600 3000
耐熱温度（℃） 1000 800 1000
構造 多層 2層 単層



膜評価

切削長500mを超えても、OS-Ⅶの摩耗量は5μm以下

■目的

SCM440（23HRC）　ドライ切削

SKHチップ加工試験　摩耗深さ



■試験内容

  • 切削速度：30m/min
  • 送り量　：0.15mm/tooth

  • 切り込み量：1mm
  • 切削量　：500mm

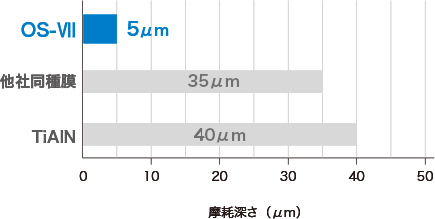

■結果





■チップ摩耗状態


OS-Ⅶ
他社同種膜
TiAlN
