セラミックコーティング|OS-CⅡ

セラミックコーティング|OS-CⅡ

耐チッピング性・耐摩耗性に
優れた低速切削に強い
コーティング

セラミックコーティングの改良膜

OS-CⅡは窒化クロム〈CrN〉にシリコンを添加した、セラミックコーティングの改良膜です。
耐凝着性と耐摩耗性に優れ、Ni、Cu合金の切削や、低速・大切込みの鉄系生材の低速加工工具・汎用加工などに最適です。

(従来の〈OS-C〉の成膜条件を最適化し、バージョンアップしました)

セラミックコーティング〈OS-CⅡ〉の用途例

ドライ加工用工具(低硬度材)、HRC40以下の低硬度材の低速切削、耐熱用金型 など

OS-CⅡ のスペック

  • 色調
    シルバー
  • 膜硬度
    2300〜2500 Hv
  • 膜厚
    3〜5 µm
  • 酸化温度
    1000 ℃
  • 処理温度
    450〜500 ℃
  • 摩擦係数
    0.4
  • 膜種

    CrSi系

特長

1、耐チッピング性向上

 試験1

■目的

SCM440(285HB) WET切削試験

切削距離20mでの逃げ面摩耗比較



■試験内容

  • 超硬4刃エンドミル φ4

  • 切削速度:46m/min(3700min-1)

  • 送  り:0.04mm/tooth

  • vf:592mm/min

  • ap × ae = 6✳︎0.1mm



■結果

逃げ面摩耗幅が18%減

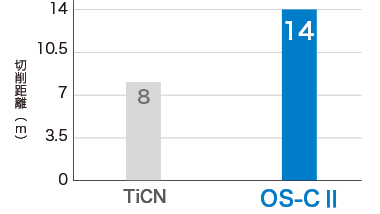

2、低速切削に強い

 試験2

■目的
SNCM加工 WET切削試験
切削距離



■試験内容

  • SKH 4刃エンドミル φ20
  • 切削速度:10m/min(150min-1)
  • 送  り:38mm/tooth
  • vf:24mm/min



■結果

切削距離が1.75倍
